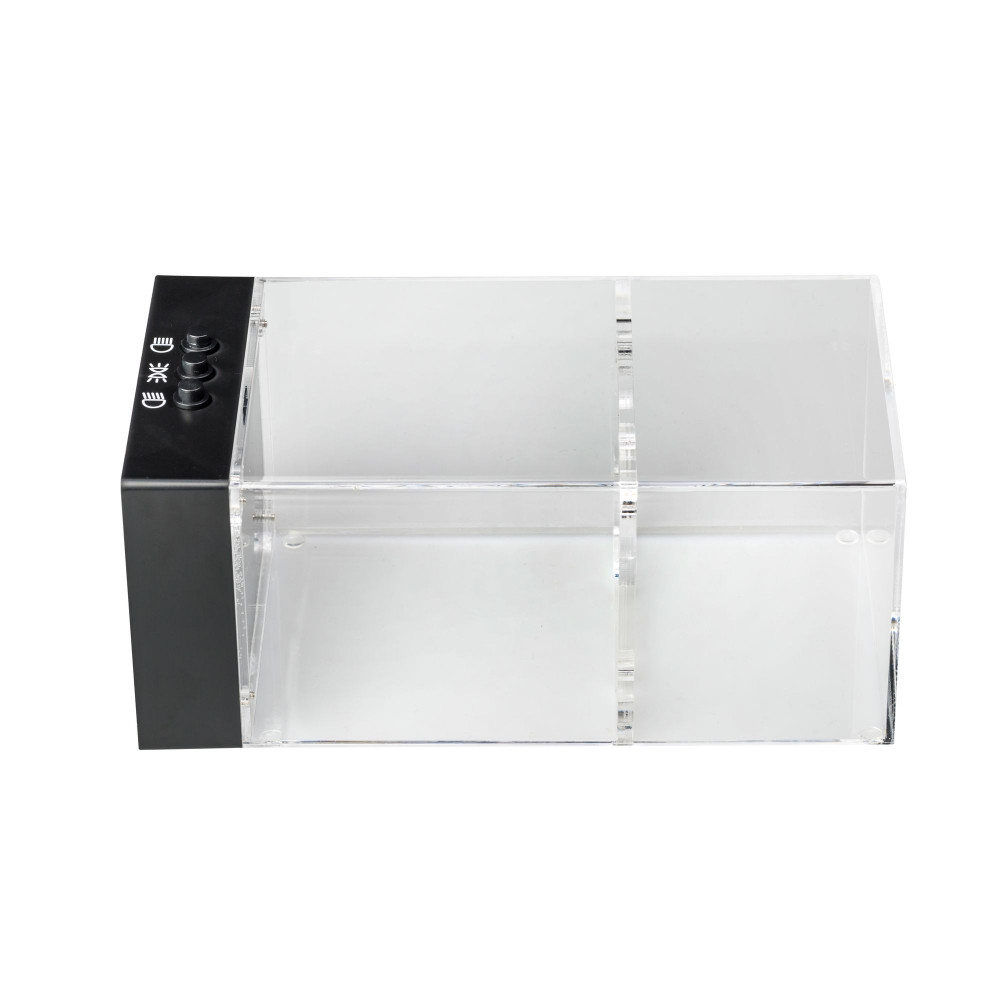

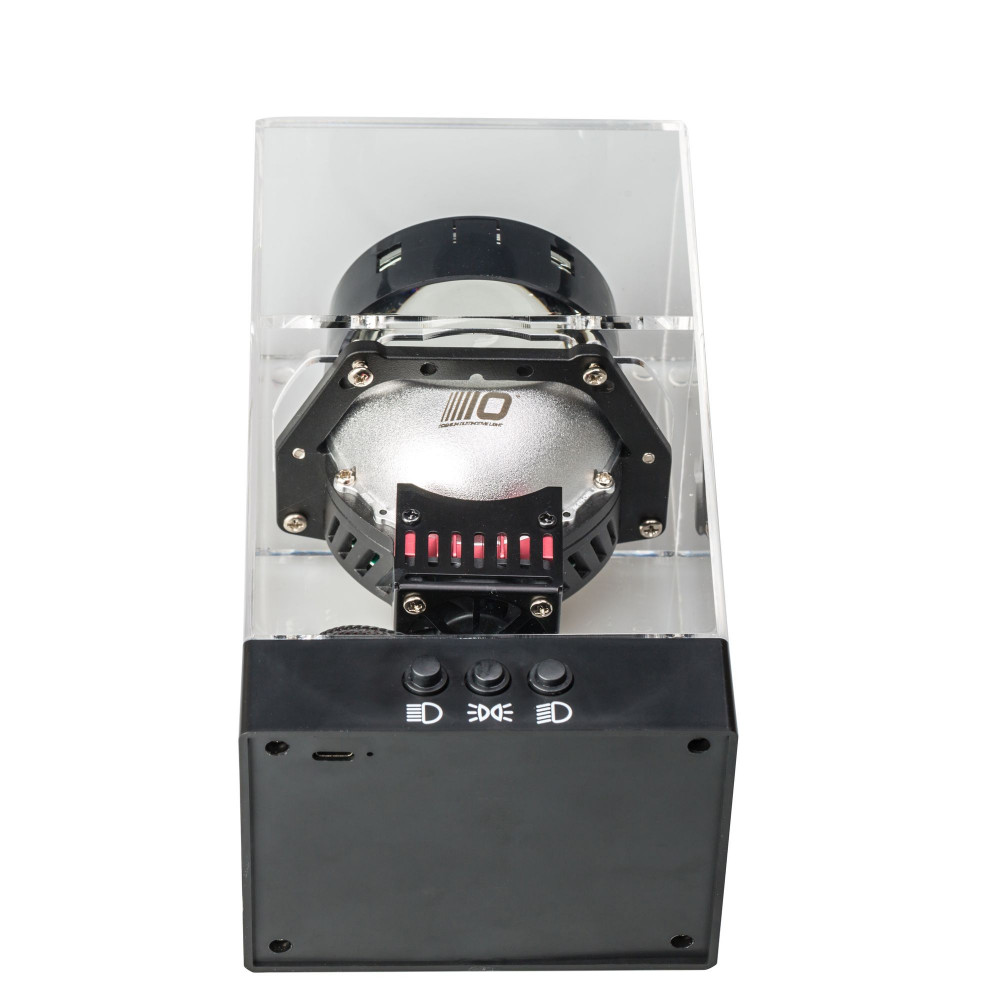

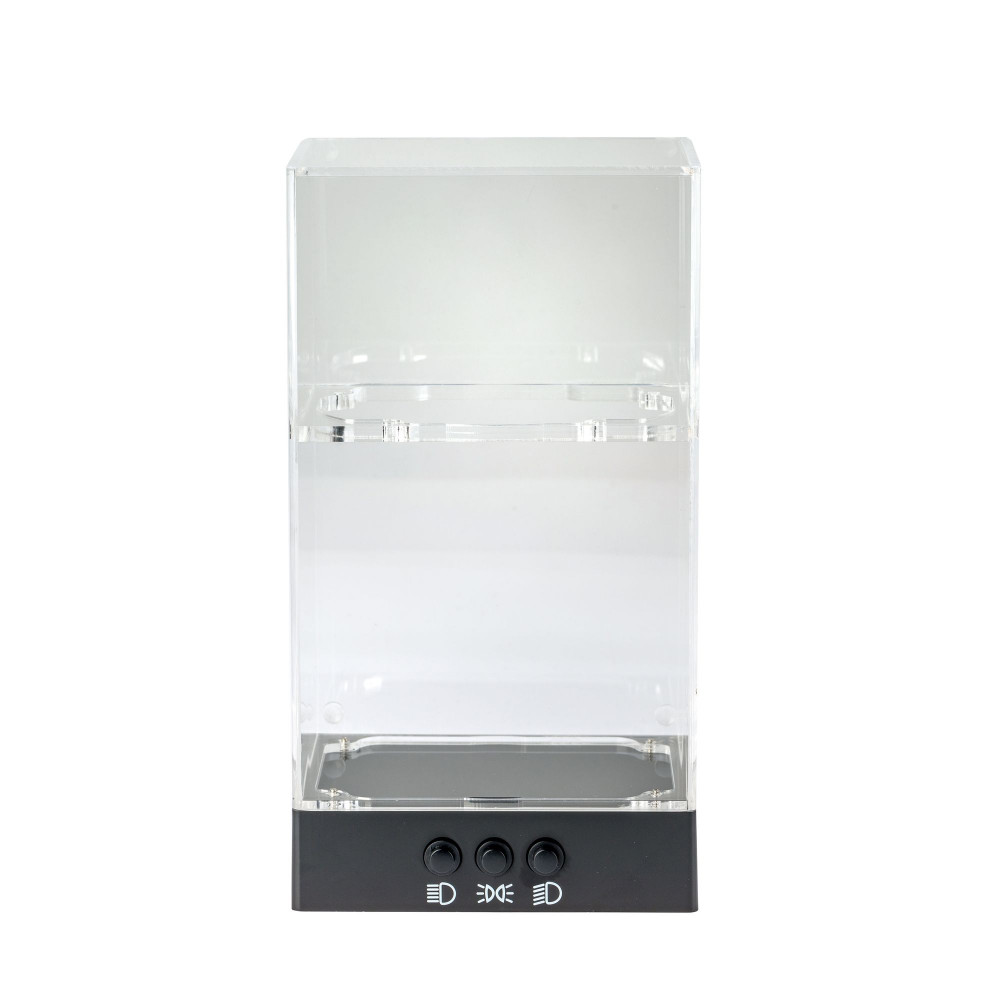

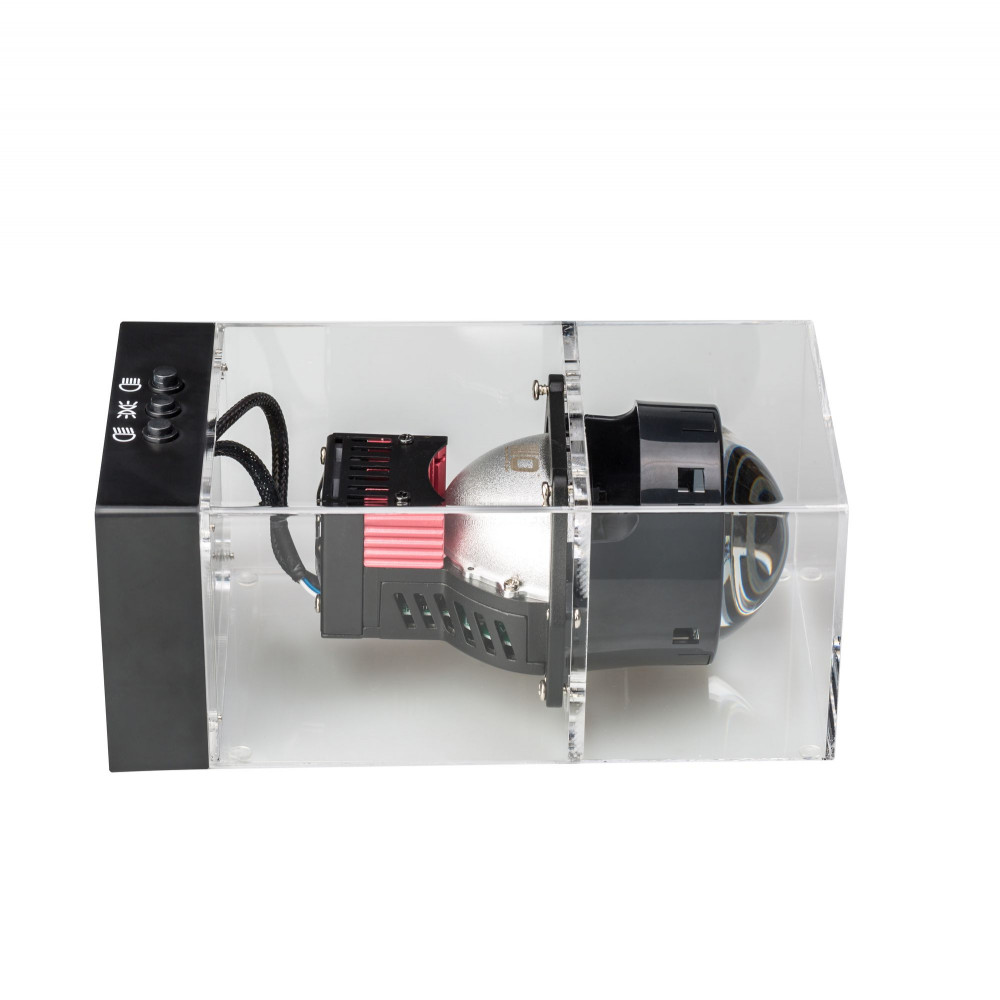

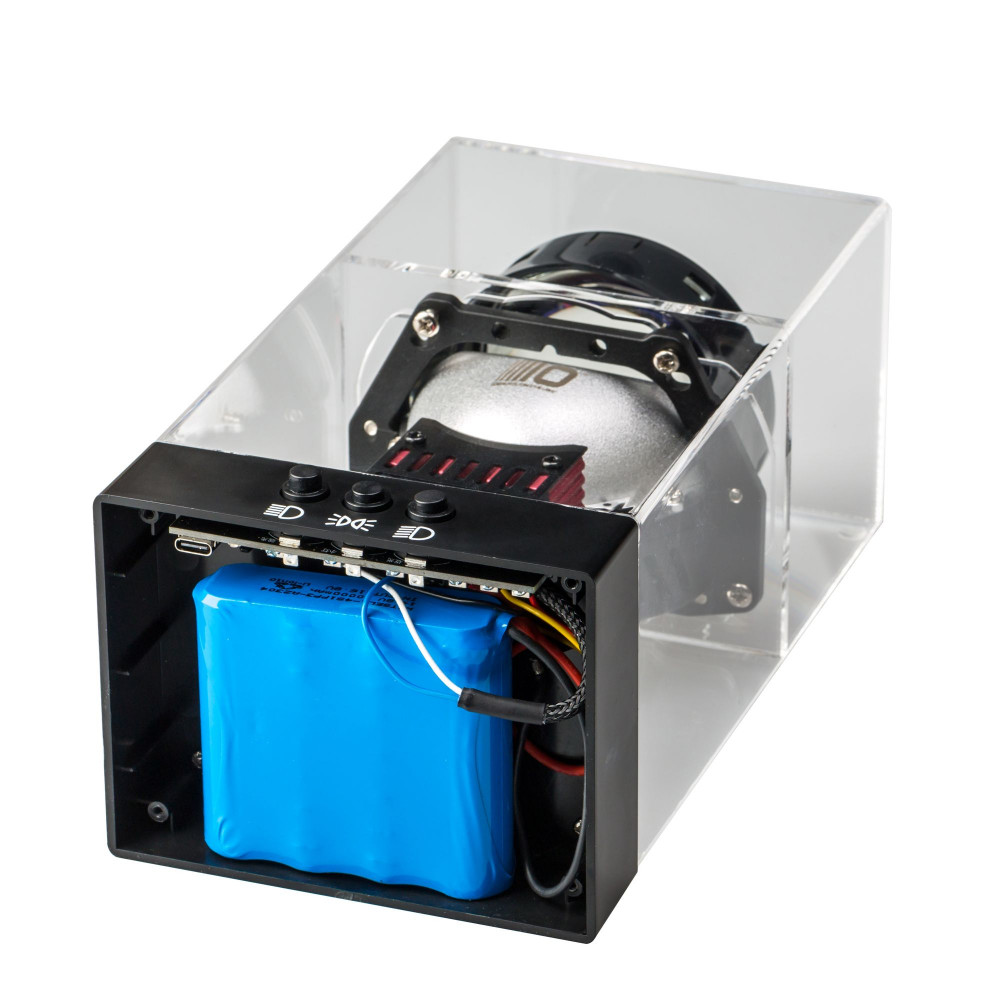

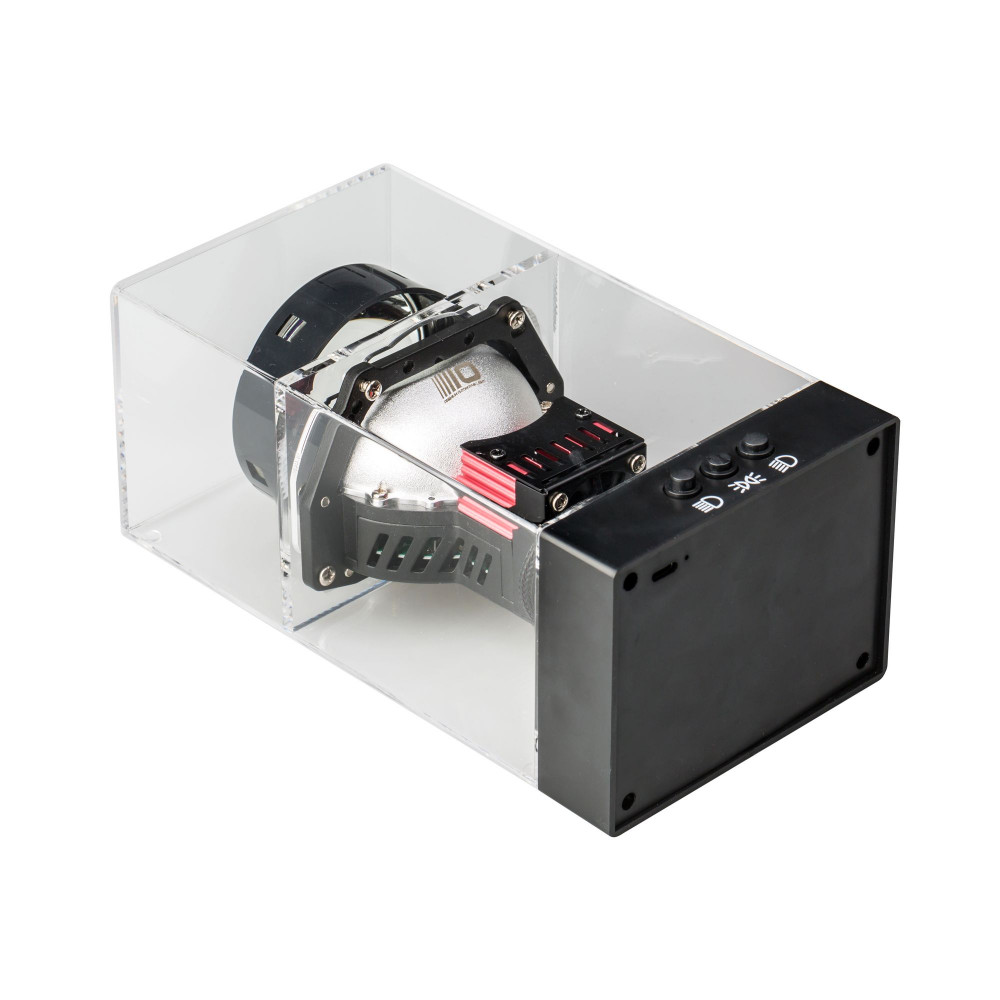

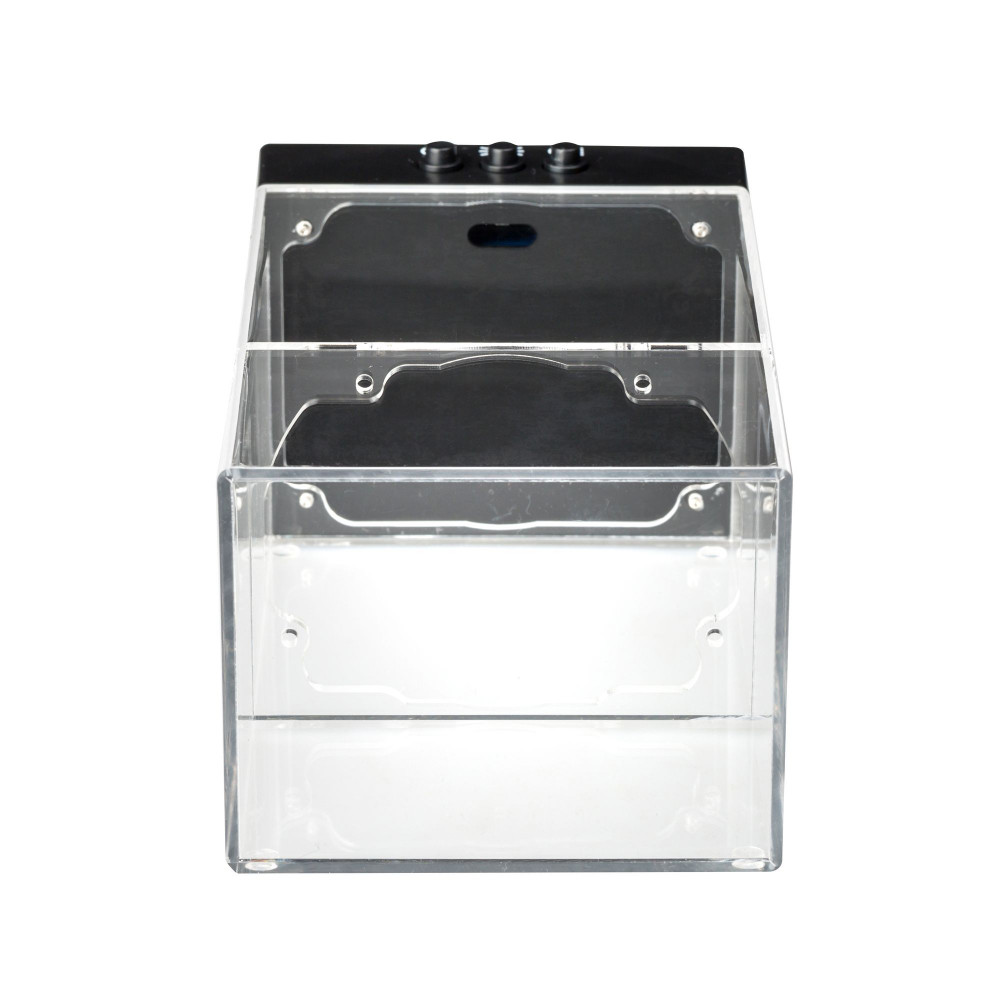

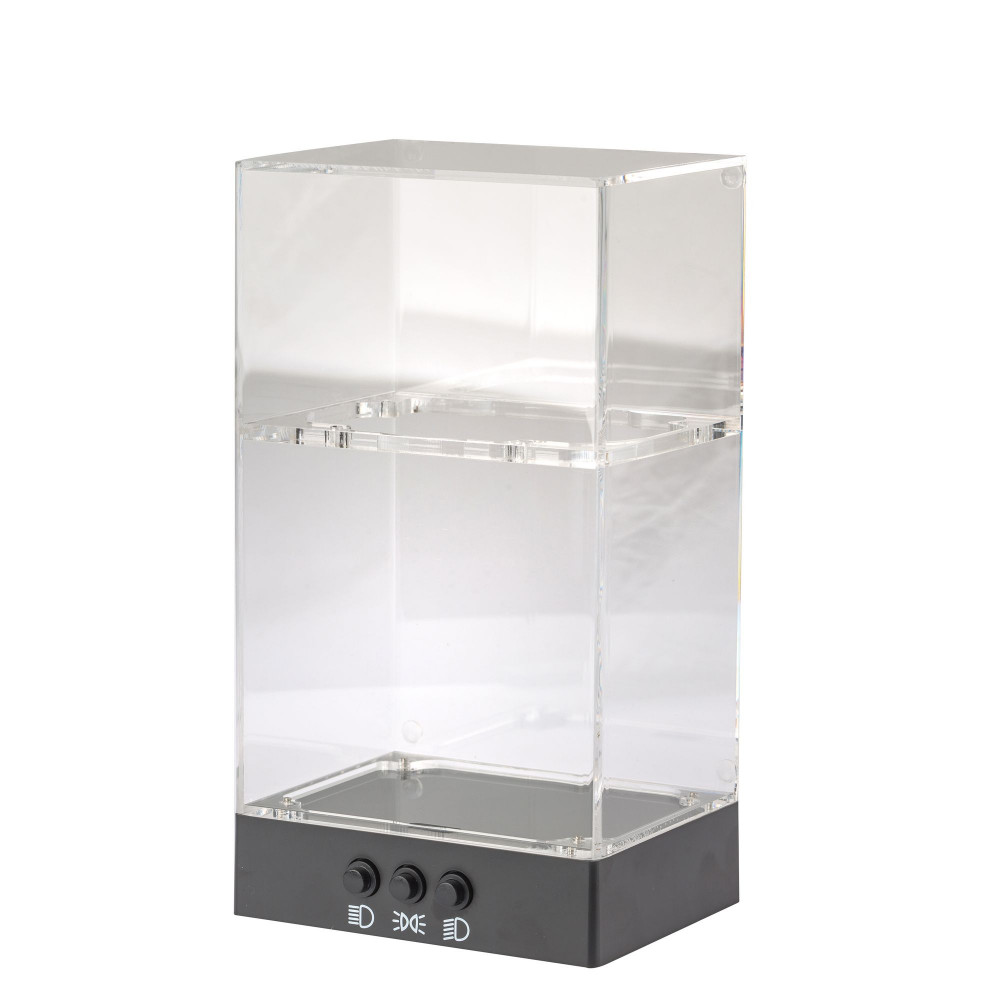

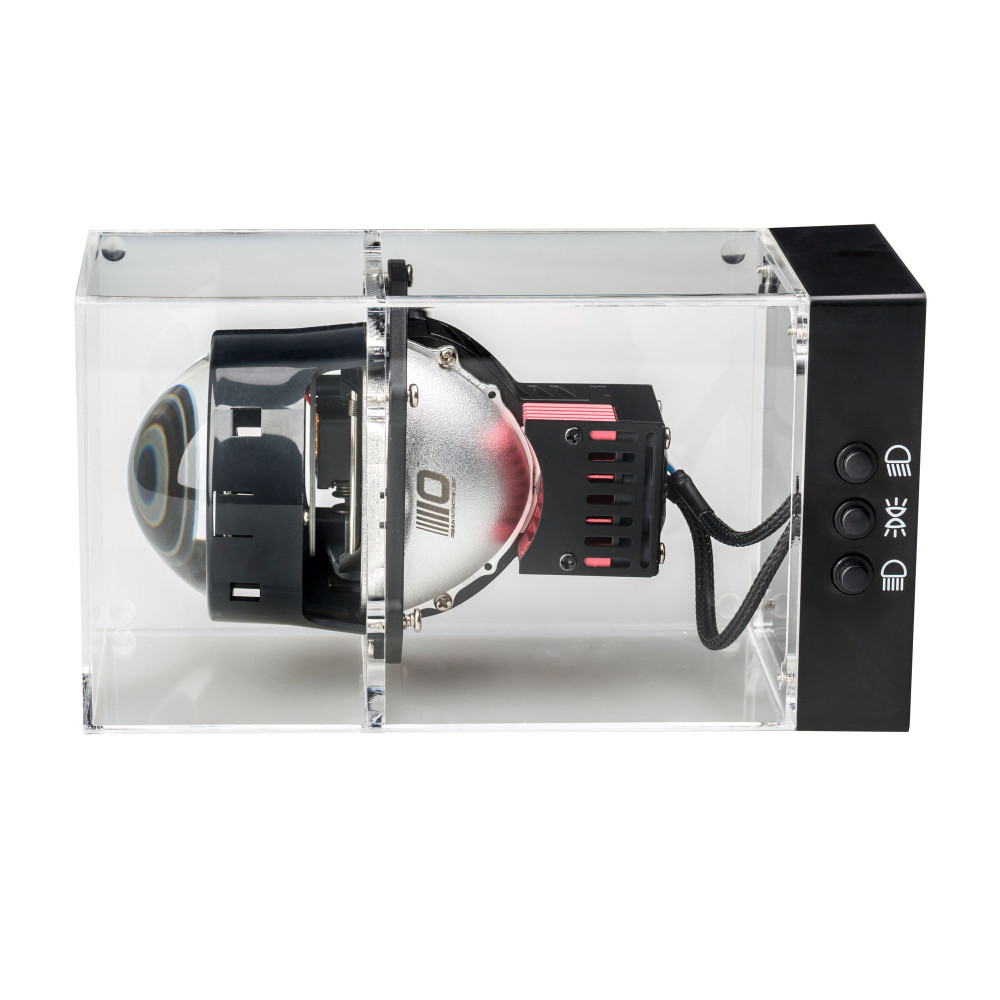

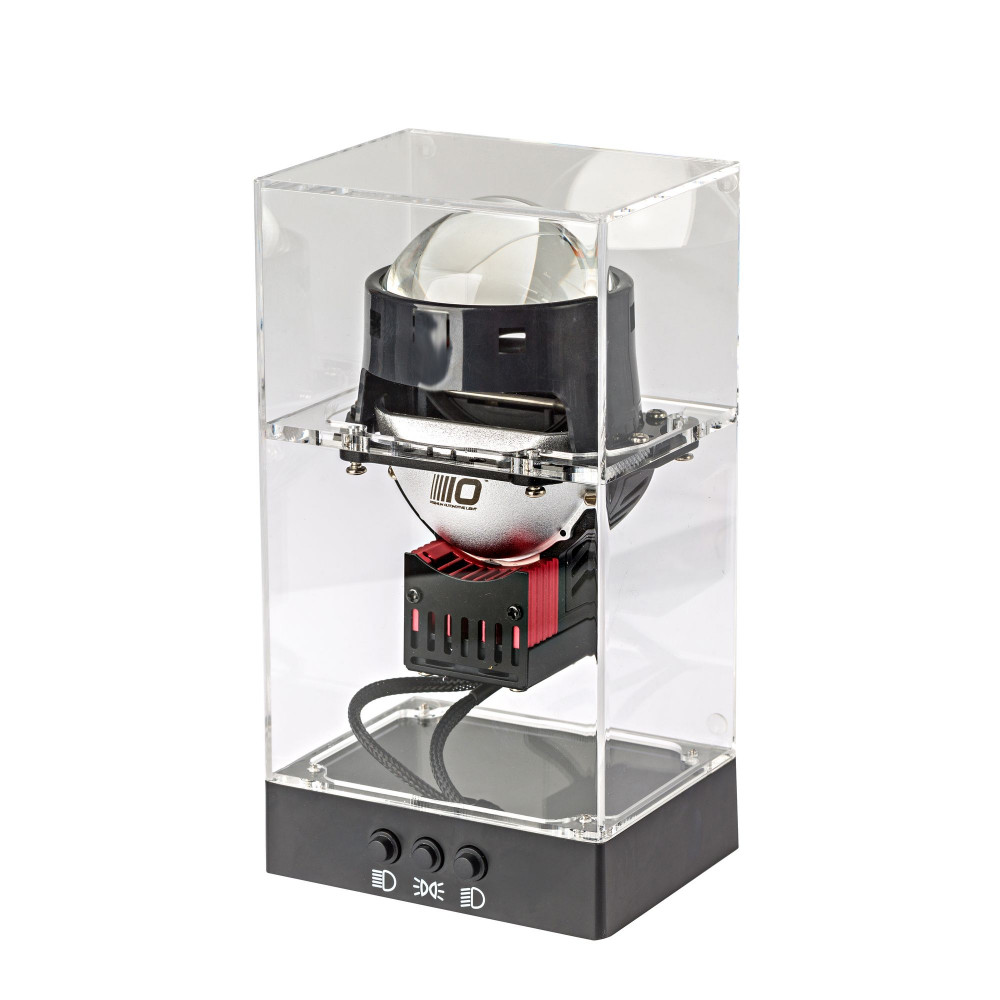

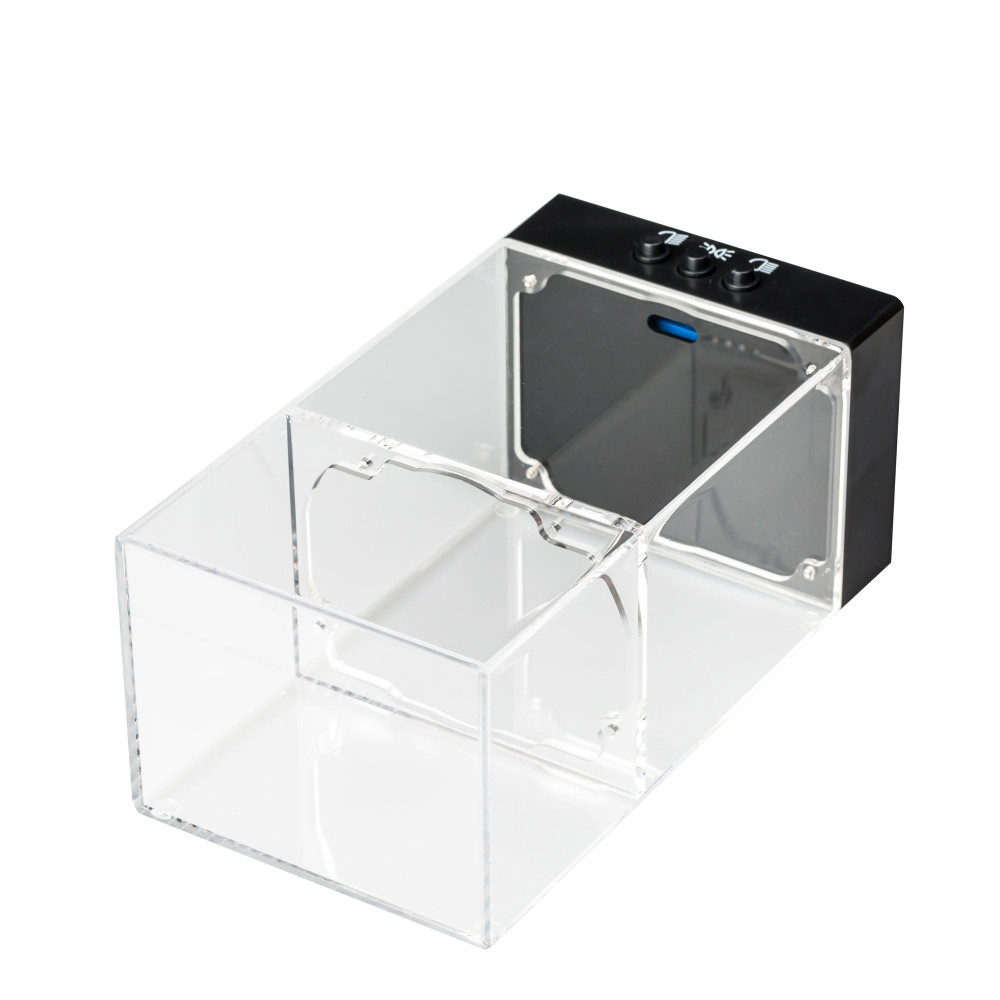

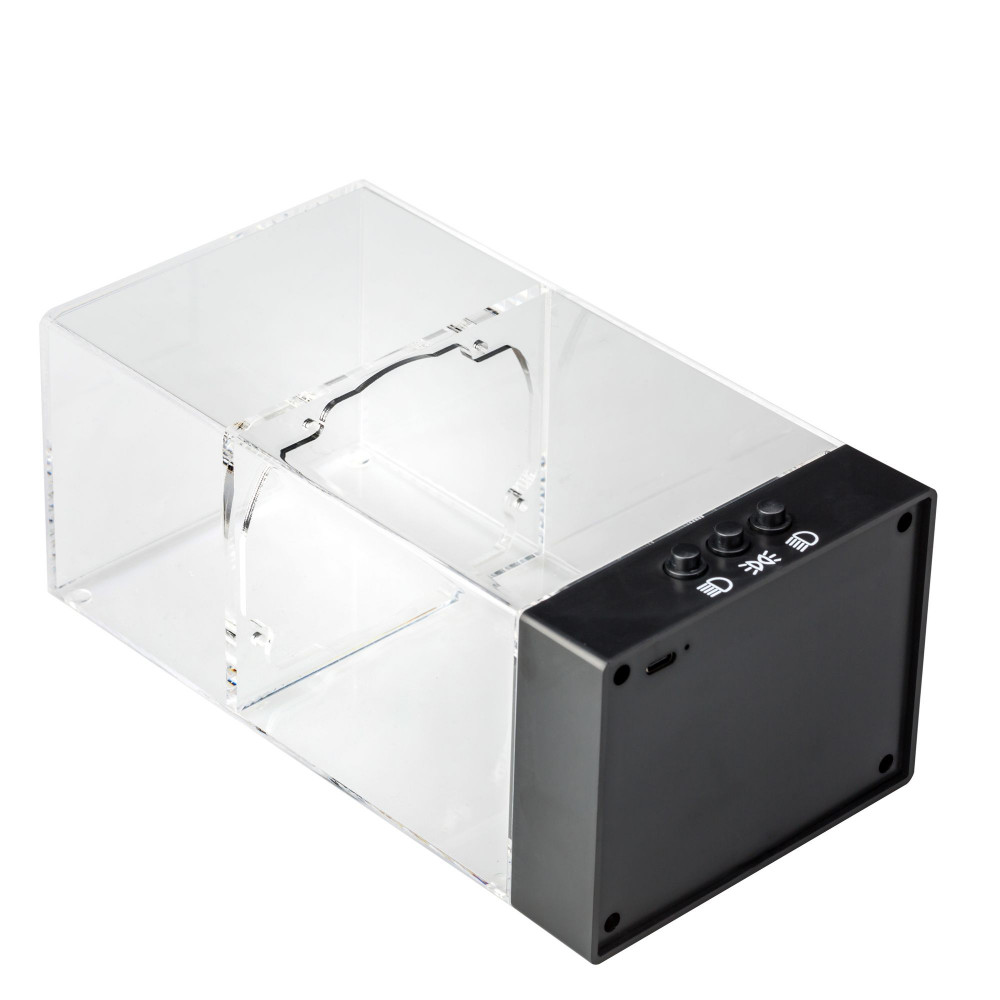

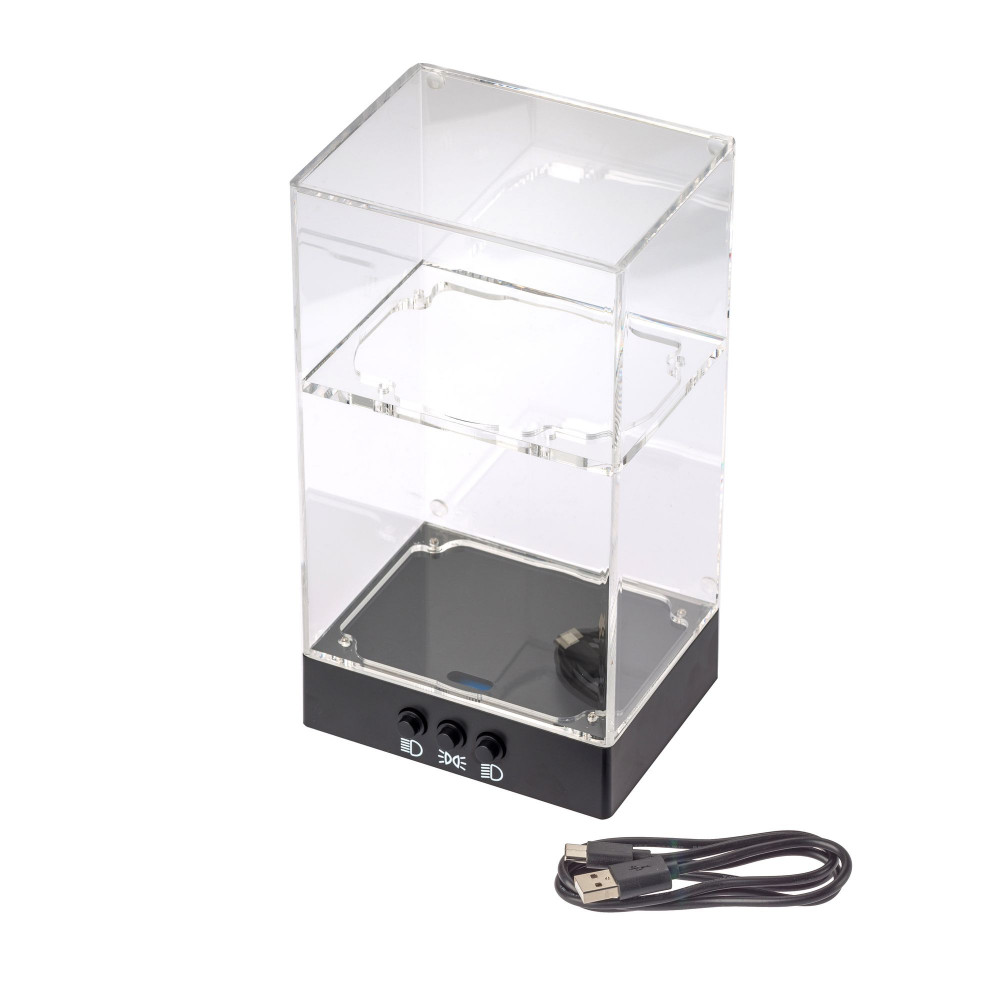

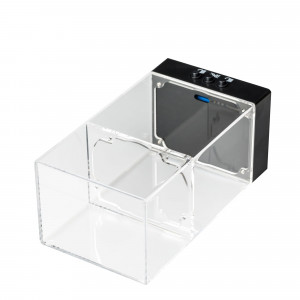

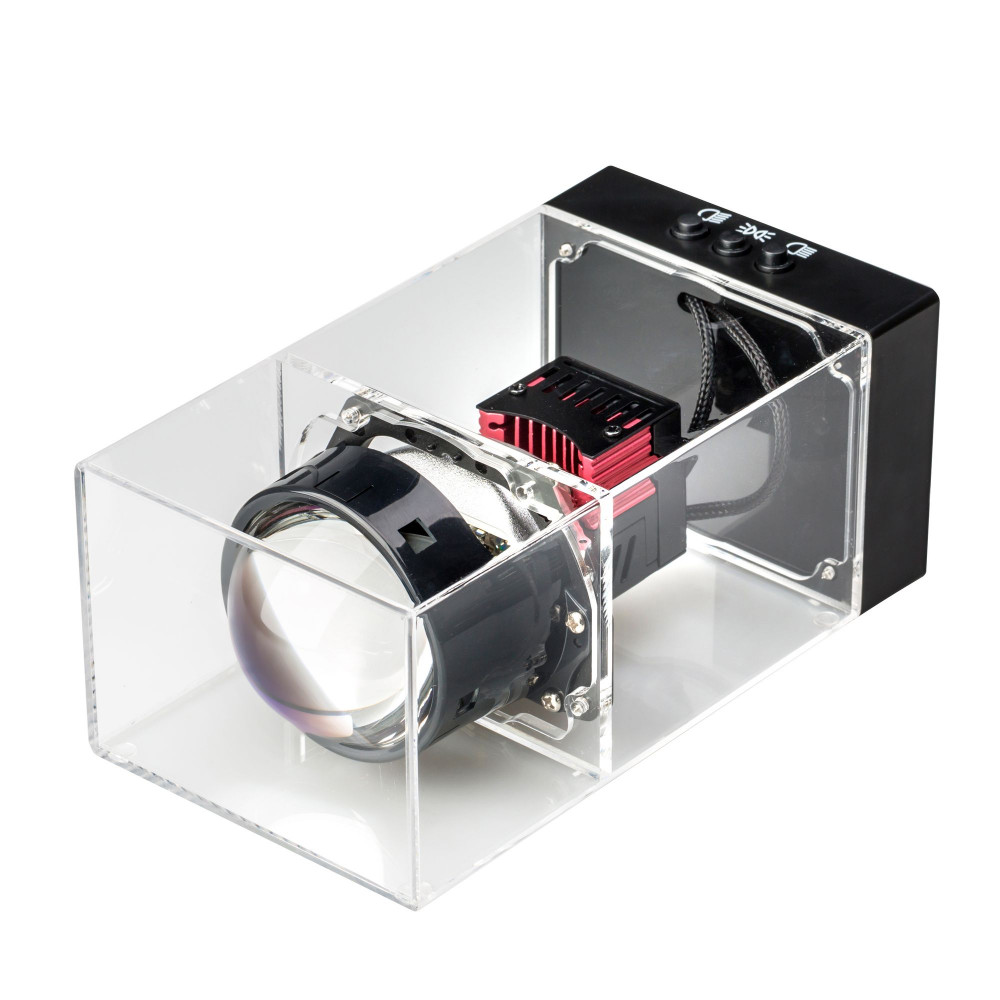

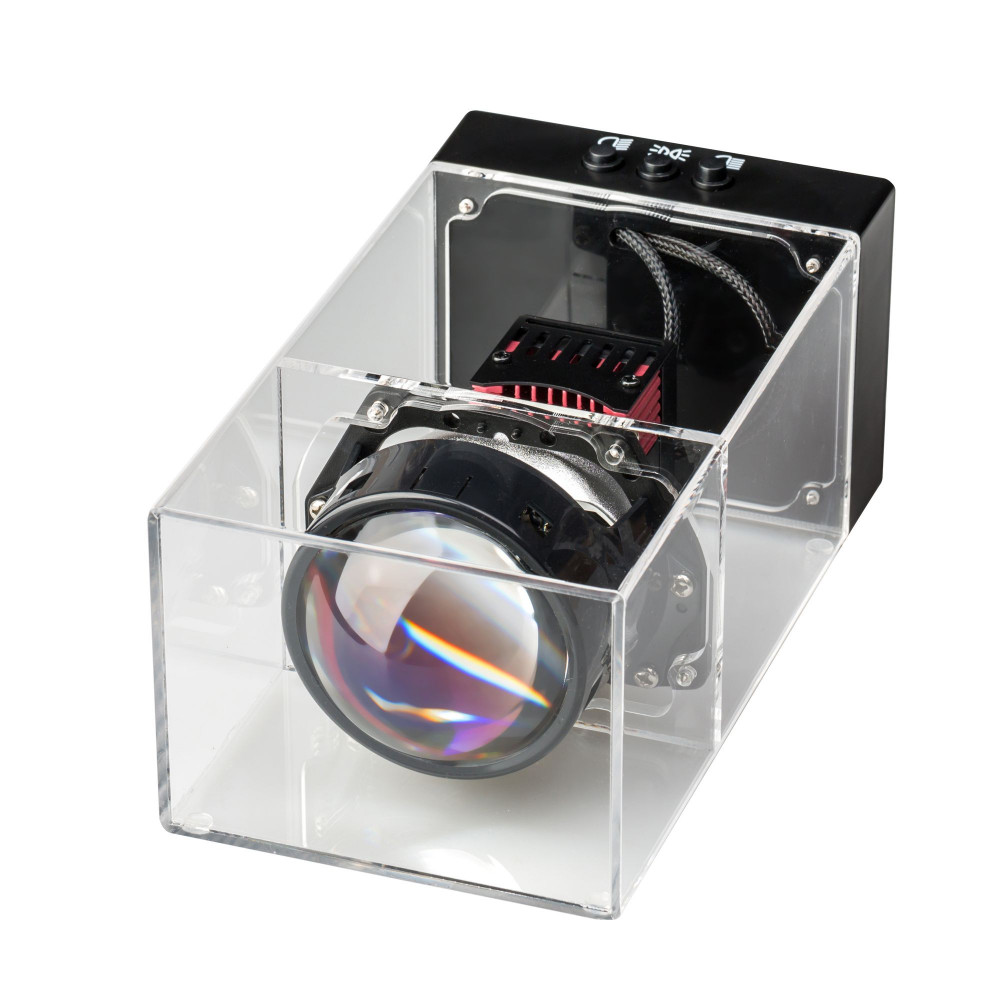

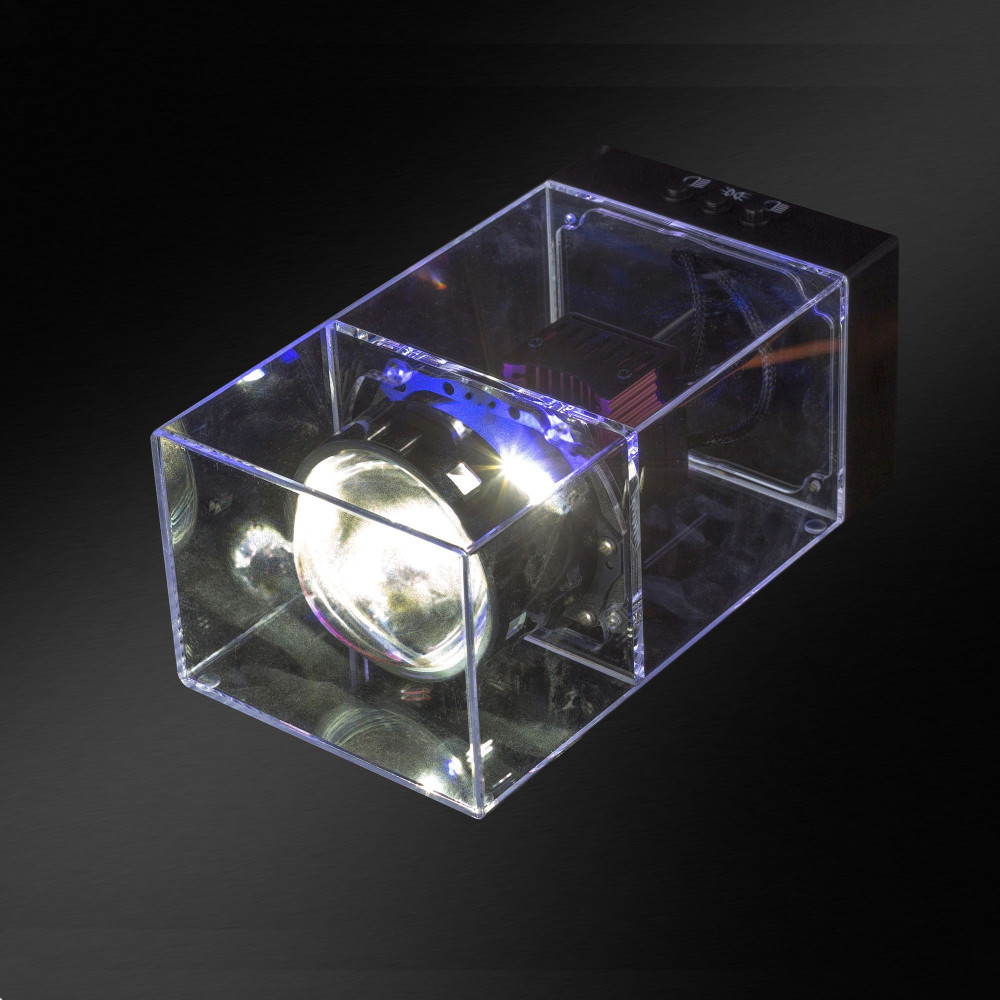

Подставка для линзы с аккумулятором для демонстрации работы линзы.
Три выключателя для раздельного включения.
- Ближнего света
- Дальнего света
- Подсветки линзы или "Ангельских" глазок.

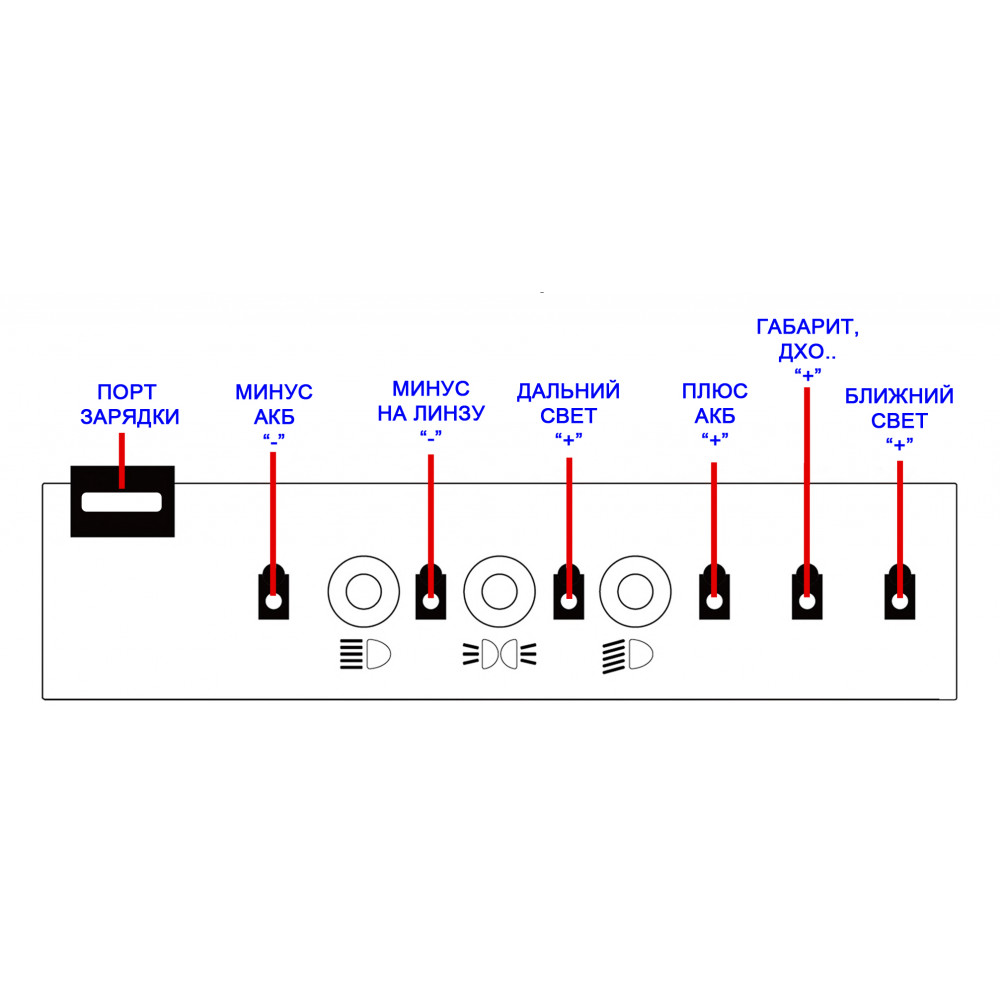

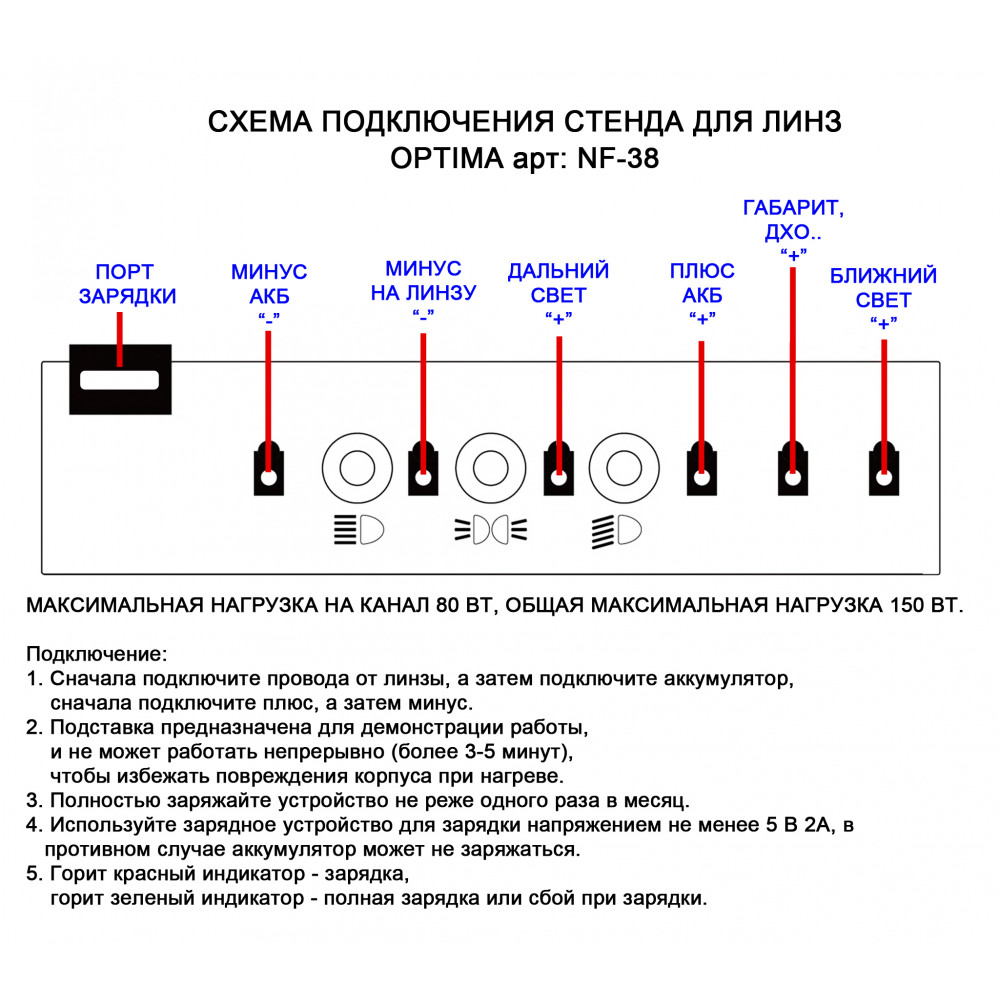

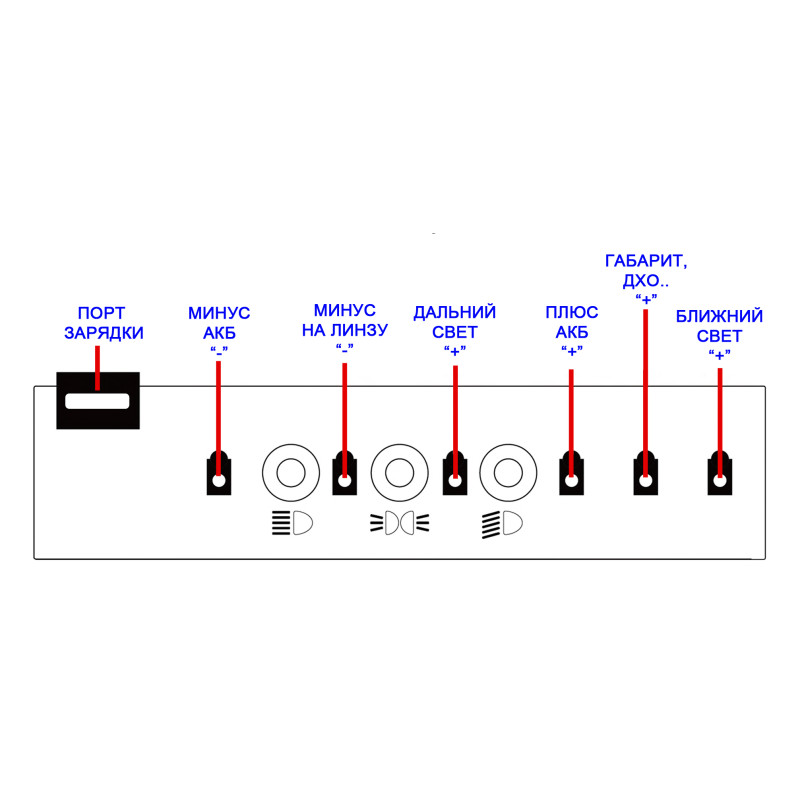

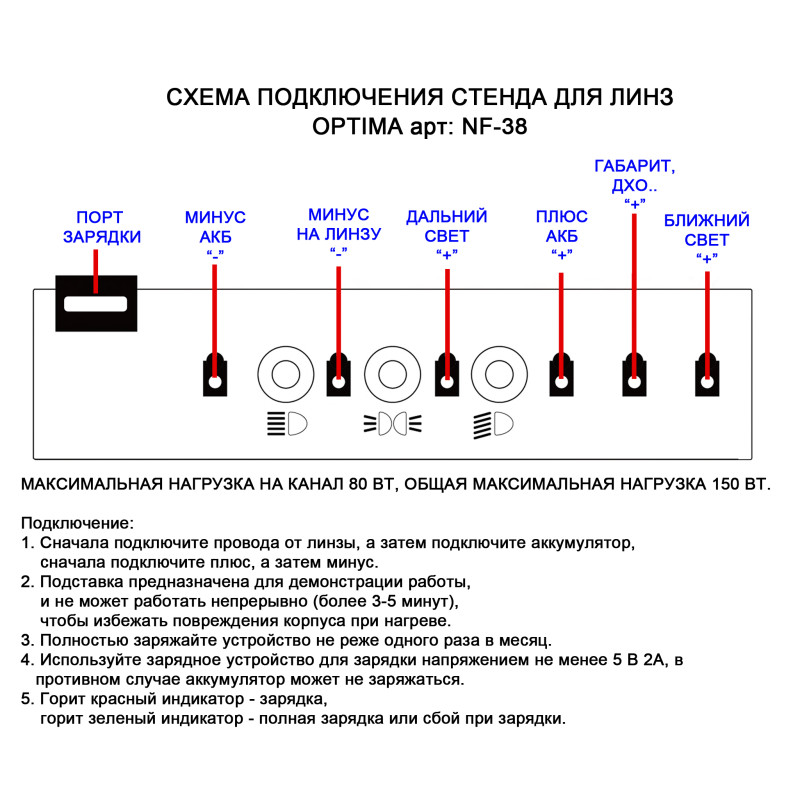

СХЕМА ПОДКЛЮЧЕНИЯ СТЕНДА

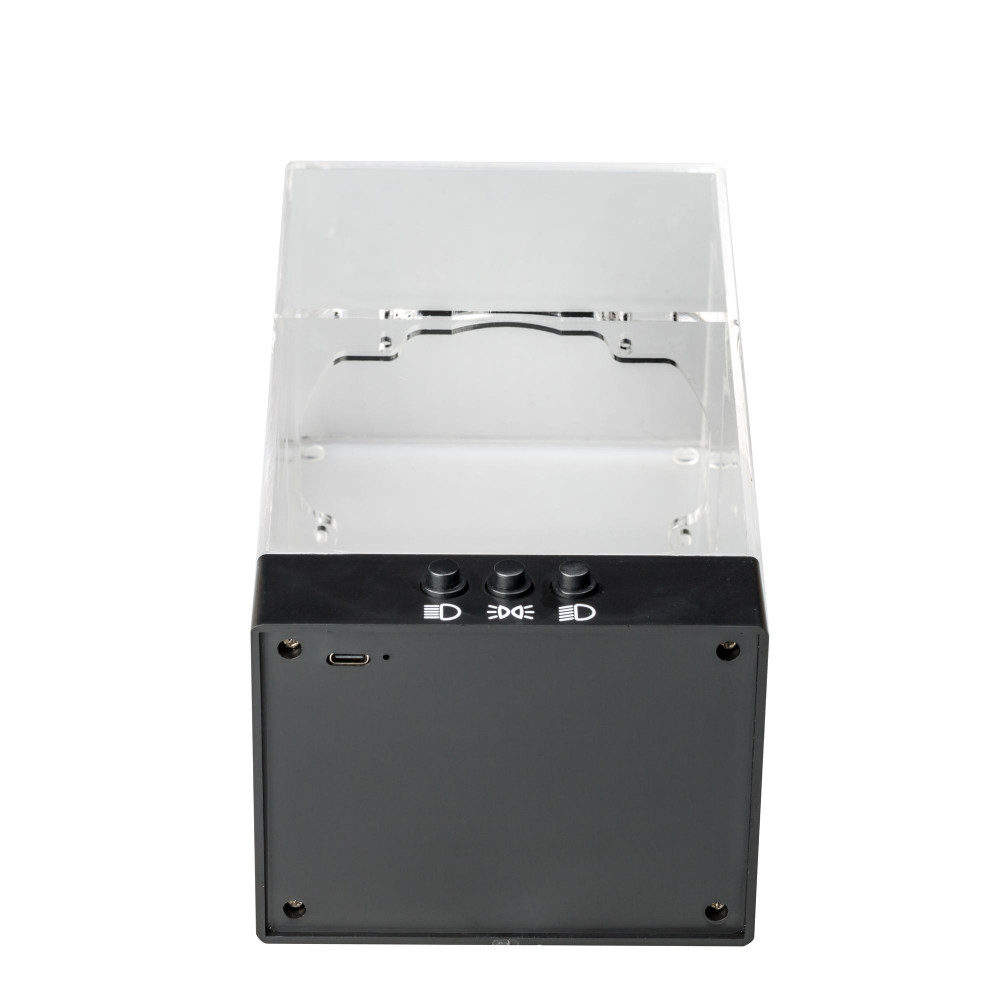

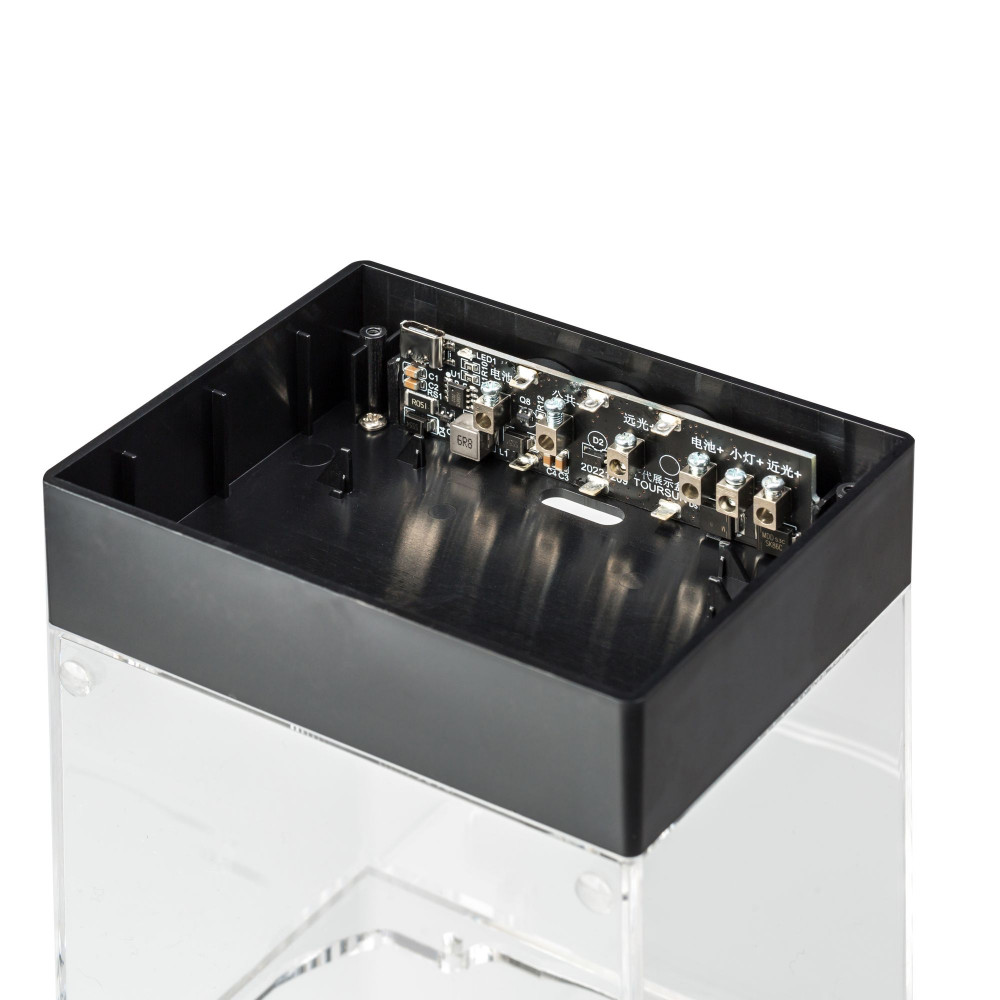

Разъемы от порта зарядки, слева на право.
1) Минус от АКБ
2) Выход минуса на линзу и другие потребители
3) Выход плюса на дальний свет, призматические линзы
4) Плюс от АКБ
5) Выход плюса на ДХО, Габарит, Ангельские глазки
6) Выход плюса ближний свет
МАКСИМАЛЬНАЯ НАГРУЗКА НА КАНАЛ 80 ВТ, ОБЩАЯ МАКСИМАЛЬНАЯ НАГРУЗКА 150 ВТ.
Внимание:
1. Сначала подключите провода от линзы, а затем подключите аккумулятор, сначала подключите плюс, а затем минус.
2. Подставка предназначена для демонстрации работы, и не может работать непрерывно (более 3-5 минут), чтобы избежать повреждения корпуса при нагреве.
3. Полностью заряжайте устройство не реже одного раза в месяц.
4. Используйте зарядное устройство для зарядки напряжением не менее 5 В 2А, в противном случае аккумулятор может не заряжаться.
5. Горит красный индикатор - зарядка, горит зеленый индикатор - полная зарядка или сбой при зарядки.
СТЕНД ПОСТАВЛЯЕТЬСЯ БЕЗ ЛИНЗЫ
